基于 Hive 数据仓库的教育大数据分析平台(伪分布式)

一、Hive 部署

(一)Linux 环境搭建

一、虚拟机的安装

VMware (Virtual Machine ware )是一个“虚拟 PC ”软件公司,提供服务器、桌
面虚拟化的解决方案。
使用的虚拟软件: VMware15

二、Linux 系统安装

1. 环境准备
VMware15.5 pro
Centos7 镜像文件 (mini)
2. 虚拟机安装
2.1 新建虚拟机,选择自定义
2.2  选择下一步安装程序光盘映像文件( iso )
2.3 选择稍后安装操作系统
2.4 选择Liunx(L)版本Centos7
2.5 选择虚拟机的名称和位置
2.6配置处理器的数量和每个处理器的内核数量
2.7配置虚拟机的内存
2.8配置网络类型
2.9选择 I/OK控制器类型
2.10选择 虚拟磁盘类型
2.11选择磁盘
2.12配置磁盘大小
2.13配置系统

2.14 完成配置开启虚拟机

三、Centos 系统安装

1. 开启虚拟机
2. 安装 CentOS7
3. 选择语言(默认为 English )
4. 日期和时间亚洲 / 上海(这里默认为最小)
5. 安装位置
6. 系统网络
7. 开始安装
8. 设置 ROOT 密码
9. 安装完成后重启即可
10. 使用 root 权限登录

四、静态网络配置

1.查看网络是否连通
ping www.baidu.com
2. 安装 net-tools
yum upgrade
yum install net-tools
查看ip地址和网卡
ifconfip
3. 查看 Mac 地址
4. 查看 ip 地址的起始和结束地址
5. 修改网络配置文件
vi /etc/sysconfig/network-scripts/ifcfg-ens33
修改BOOTPROTO为
BOOTPROTO="static"
修改ONBOOT为
ONBOOT="yes"
mac 地址为 2 步骤的 enter 值 2
ip 地址参照 4 步骤自行选择(必须在起始和结束的范围内)
子网掩码默认设置为 255.255.255.0
网关的值为将 ip 地址中最后一段的值改为 2
DNS 使用谷歌提供的免费 dns1 : 8.8.8.8
6. 重启网络服务,查看是否配置成功
systemctl restart network
ping www.baidu.com

7.重启虚拟机后,查看是否连通网络(ip 地址并未改变,且能连通网络)

reboot
ifconfig
ping www.baidu.com

五、虚拟配置

(一)X-Shell远程连接Linux

1.新建会话连接

2.设置名称主机

3.设置用户身份认证(Linux的账号 密码 )

4.连接成功

(二)Hadoop 的部署
1. 在所有虚拟机根目录下新建文件夹 export , export 文件夹中新建 data 、 servers
和 software 文件
mkdir -p /export/data
mkdir -p /export/servers
mkdir -p /export/software
2. 准备安装包
hadoop-2.7.4.tar.gz
jdk-8u161-linux-x64.tar.gz
3. 在 Xshell 先进入 software 文件内,然后下载 rz 命令,并使用 rz 命令进行文件
上传,此时会弹出上传的窗口,选择要上传的文件,点击确定即可将本地文件上
传到 Linux 上。
cd /export/software
yum -y install lrzsz
rz
4.ls查看安装包是否导入

5.安装 JDK(所有虚拟机都要操作)
5.1 解压 jdk
cd /export/software
tar -zxvf jdk-8u161-linux-x64.tar.gz -C /export/servers/
5.2 重命名 jdk 目录
cd /export/servers
mv jdk1.8.0_161 jdk
5.3 配置环境变量
vi /etc/profile
#tip:在配置文件末尾追加
export JAVA_HOME=/export/servers/jdk
export PATH=$PATH:$JAVA_HOME/bin
export CLASSPATH=.:$JAVA_HOME/lib/dt.jar:$JAVA_HOME/lib/tools.jar
5.4 使配置文件生效
source /etc/profile
5.5 查看是否配置成功
java -version
6.Hadoop 安装(所有虚拟机都要操作)
6.1 解压 hadoop
cd /export/software
tar -zxvf hadoop-2.7.4.tar.gz -C /export/servers/
6.2 打开配置文件
vi /etc/profile
6.3 配置 hadoop 环境变量
#tip:在文件末尾追加
export HADOOP_HOME=/export/servers/hadoop-2.7.4
export PATH=$PATH:$HADOOP_HOME/bin:$HADOOP_HOME/sbin
6.4 使配置文件生效
source /etc/profile
6.5 查看是否配置成功
hadoop version
6.6配置ssh免密登录
6.6.1生成密钥
ssh-keygen -t rsa

输入上面的代码后回车四次

6.6.2 把公钥拷贝到本台虚拟机上面去
ssh-copy-id localhost

6.6.4 验证一下是否需要密码
7.Hadoop 集群配置
7.1 进入主节点配置目录
cd /export/servers/hadoop-2.7.4/etc/hadoop/
7.2 修改 hadoop-env.sh 文件
vi hadoop-env.sh
#tip:找到相应位置,添加这段话
export JAVA_HOME=/export/servers/jdk
7.3 修改 core-site.xml 文件
vi core-site.xml
#tip: 下图中乱码部分为注释代码,可以删掉,不影响
<configuration>
<configuration>
	<property>
		<name>hadoop.tmp.dir</name>
		<value>file:/export/servers/hadoop-2.7.4/tmp</value>
		<description>Abase for other temporary directories.</description>
	</property>
	<property>
		<name>fs.defaultFS</name>
		<value>hdfs://localhost:9000</value>
	</property>
</configuration>
7.4 修改 hdfs-site.xml 文件
vi hdfs-site.xml
<configuration>
	<property>
		<name>dfs.replication</name>
		<value>1</value>
	</property>
	<property>
		<name>dfs.namenode.name.dir</name>
		<value>file:/export/servers/hadoop-2.7.4/tmp/dfs/name</value>
	</property>
	<property>
		<name>dfs.datanode.data.dir</name>
		<value>file:/export/servers/hadoop-2.7.4/tmp/dfs/data</value>
	</property>
</configuration>
7.5修改mapred-site.xml
mv mapred-site.xml.template mapred-site.xml
vi mapred-site.xml
<configuration>
        <property>
                <name>mapreduce.framework.name</name>
                <value>yarn</value>
        </property>
</configuration>

7.6修改yarn-site.xml
vi yarn-site.xml
<configuration>
        <property>
                <name>yarn.nodemanager.aux-services</name>
                <value>mapreduce_shuffle</value>
        </property>
</configuration>

7.7 格式化文件系统( successfully formatted 格式化成功)
hdfs namenode -format

三、Hadoop 启动
1. 启动集群
1.1 点启动所有 HDFS 服务进程
start-dfs.sh
1.2 启动所有 HDFS 服务进程
start-yarn.sh
1.3一键启动集群
start-all.sh
1.4 使用 jps 命令查看进程
2.关闭防火墙(所有虚拟机都要操作)
systemctl stop firewalld
#关闭防火墙
systemctl disable firewalld.service
#关闭防火墙开机启动

3.打开 window 下

firewall-cmd --state
# 查看防火墙状态

的 C:\Windows\System32\drivers\etc 打开 hosts 文件,在文件末

添加代码:
192.168.230.222 hadoop
4. 通 过 UI 界 面 查 看 Hadoop 运 行 状 态 , 在 Windows 系 统 下 , 访 问
http://hadoop:50070,或http://192.168.230.200:50070查看 HDFS 集群状态
5. 在 Windows 系统下,访问 http://hadoop:8088,或http://192.168.230.200:8088 查看 Yarn 集群状态

(二)Hive 的部署

Hive 安装
第一步:打开 X-Shell 软件,在 hive 上进入 /export/software/ 目录,指令如下: cd /export/software/
cd /export/software/
第二步:使用指令 rz 进行安装包上传,选择安装包 apache-hive-2.3.9-bin.tar.gz 。
ls 可查看到该目录
下存在 apache-hive-2.3.9-bin.tar.gz 文件。
第三步:上传完毕后将该安装包解压到 /export/servers/ 目录,使用如下指令:
tar -zxvf apache-hive-2.3.9-bin.tar.gz -C /export/servers/
解压完成后使用 cd /export/servers/ 进入该目录,
cd /export/servers/
修改hive名称
mv apache-hive-2.3.9-bin hive-2.3.9
ls

配置环境
vi /etc/profile
export HIVE_HOME=/export/servers/hive-2.3.9
export PATH=$PATH:$HIVE_HOME/bin

source /etc/profile

2.安装mysql病配置sql服务器

2.1上传mysql安装包rz mysql-community-release-el7-5.noarch.rpm
2.2 安装 rpm

cd /export/sofrware
rpm -ivh mysql-community-release-el7-5.noarch.rpm


2.3 执行安装

yum install mysql-community-server



2.4 设置开机启动并启动mysql服务

systemctl enable mysqld
systemctl start mysqld


ok,因为版本的原因,安装的mysql未自动生成密码,8.x版本以上会自动生成
2.5 输入mysql ,启动mysql

mysql

在mysql命令窗口执行,为了能让root用户可以操作hive
abc123 为root密码
grant all privileges on *.* to 'root'@'%' identified by 'abc123' with grant option;

2.6 启动、关闭、重启服务

systemctl start mysqld
systemctl stop mysqld
systemctl restart mysqld

第四步: Hive 的配置。
首先进入 Hive 安装包下的 conf 文件夹,将 hive-env.sh.template 文件进行复制并
重命名为 hive-env.sh 。具体指令如下:
cd /export/servers/hive-2.3.9/conf
cp hive-env.sh.template hive-env.sh
然后修改 hive-env.sh 文件,添加 Hadoop 环境变量。
修改指令:
vi hive-env.sh
在文件内容中找到 #HADOOP_HOME=${bin}/../../hadoop 这句话,将这句话修改
成如下内容即可。
HADOOP_HOME=/export/servers/hadoop-2.7.4
export HIVE_CONF_DIR=/export/servers/hive-2.3.9/conf
export HIVE_AUX_JARS_PATH=/export/servers/hive-2.3.9/lib
4.2 配置hive-log4j2.properties和hive-site.xml
cd /export/servers/hive-2.3.9/conf/
cp hive-log4j2.properties.template hive-log4j2.properties
之后在 conf 目录下新建 hive-site.xml 文件,并添加配置信息。
新建文件并编辑如下:
vi hive-site.xml
编辑如下内容:
注:下述代码中,192.168.230.200为本机虚拟机ip地址,编辑时需要修改成自己的
<configuration>
   <property>
       <name>javax.jdo.option.ConnectionURL</name>
       <value>jdbc:mysql://192.168.230.200:3306/hive?createDatabaseIfNotExist=true&amp;useSSL=false</value>
    </property>
    <property>
       <name>javax.jdo.option.ConnectionDriverName</name>
       <value>com.mysql.jdbc.Driver</value>
    </property>
    <property>
           <name>javax.jdo.option.ConnectionUserName</name>
           <value>root</value>
    </property>
    <property>
           <name>javax.jdo.option.ConnectionPassword</name>
       <value>abc123</value>
    </property>
</configuration>
最后将连接驱动的 jar 包 mysql-connector-java-5.1.40.jar 上传至 Hive 安装包的 lib
文件夹下。
4.3 初始化数据库
schematool -dbType mysql -initSchema

4.4启动hive

二、数据仓库分层

(一)源数据层的实现

源数据层是数据仓库的基础层,负责存储原始的、未经加工的数据。在数据仓库
中,源数据层扮演着收集、存储和保留数据的角色。它是数据仓库中数据质量和
数据完整性的基础,同时也是其他层的数据加工和转换的起点。源数据层的作用
包括但不限于:
数据收集: 从各种数据源(如数据库、日志文件、 API 等)中收集原始数据。
数据存储: 将原始数据存储在数据仓库中,通常使用原始格式或轻微加工后的
格式存储。
数据保留: 源数据层通常保留了历史数据,以便进行后续的数据分析、报表生
成等操作。
在实现数据仓库分层之前,需要启动 Hadoop   Hive 实现数据库分层,具体操作步骤如下。
创建数据库 itcast_ods
在 Hive 中创建数据库 itcast_ods ,用于存储源数据层的源数据表,具体命令如下。
CREATE DATABASE IF NOT EXISTS itcast_ods;
设置存储格式
设置 Hive 的属性 hive.exec.orc .compression.strategy 的属性值为
COMPRESSION ,配置压缩生效,具体命令如下。
Set hive.exec.orc.compression.strategy=COMPRESSION;
创建源数据表 web_chat_ems_ods

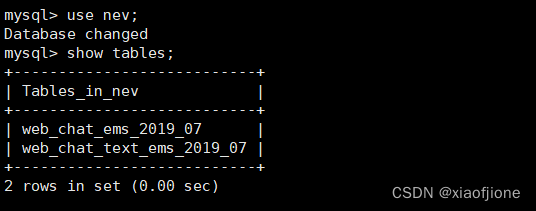

在 Hive 的数据库 itcast_ods 中创建源数据表 web_chat_ems_ods 用于存储 MySQL
数据库中用户会话信息表 web_chat_ems_2019_07 的数据,具体命令如下。
CREATE EXTERNAL TABLE IF NOT EXISTS itcast_ods.web_chat_ems (
  id INT comment '主键',
  create_date_time STRING comment '数据创建时间',
  session_id STRING comment '七陌sessionId',
  sid STRING comment '访客id',
  create_time STRING comment '会话创建时间',
  seo_source STRING comment '搜索来源',
  seo_keywords STRING comment '关键字',
  ip STRING comment 'IP地址',
  area STRING comment '地域',
  country STRING comment '所在国家',
  province STRING comment '省',
  city STRING comment '城市',
  origin_channel STRING comment '投放渠道',
  user_match STRING comment '所属坐席',
  manual_time STRING comment '人工开始时间',
  begin_time STRING comment '坐席领取时间 ',
  end_time STRING comment '会话结束时间',
  last_customer_msg_time_stamp STRING comment '客户最后一条消息的时间',
  last_agent_msg_time_stamp STRING comment '坐席最后一下回复的时间',
  reply_msg_count INT comment '客服回复消息数',
  msg_count INT comment '客户发送消息数',
  browser_name STRING comment '浏览器名称',
  os_info STRING comment '系统名称')
comment '访问会话信息表'
PARTITIONED BY(starts_time STRING)
ROW FORMAT DELIMITED
FIELDS TERMINATED BY '\t'
stored as orc
location '/user/hive/warehouse/itcast_ods.db/web_chat_ems_ods'
TBLPROPERTIES ('orc.compress'='ZLIB');
创建源数据表 web_chat_text_ems_ods 。
在 Hive 的数据库 itcast_ods 中创建源数据表 web_chat_text_ems_ods 用于存储
MySQL 数据库中用户会话信息表 web_chat_text_ems_2019_07 的数据,具体命令
如下。
CREATE EXTERNAL TABLE IF NOT EXISTS itcast_ods.web_chat_text_ems_ods
(
id INT COMMENT "主键 ID",
referrer STRING COMMENT "上级来源页面",
from_url STRING COMMENT "会话来源页面",
landing_page_url STRING COMMENT "访客浏览页面",
url_title STRING COMMENT "页面标题",
platform_description STRING COMMENT "用户信息",
other_params STRING COMMENT "扩展字段",
history STRING COMMENT "历史访问记录"
)
COMMENT "用户会话信息附属表"
ROW FORMAT DELIMITED
FIELDS TERMINATED BY "\t"
STORED AS ORC
LOCATION "/user/hive/warehouse/itcast_ods.db/web_chat_text_ems_ods"
TBLPROPERTIES ("orc.compress"="ZLIB");

(二)数据仓库层的实现

数据仓库层通常用于存储源数据层清洗或转换后的数据,根据业务需求的不同,
清洗或转换后的数据也会有所不同。本项目的数据仓库层涉及明细层和业务层,
其中明细层用于存储源数据层清洗转换后的数据;业务层用于存储访问用户量和
咨询用户量这两个指标的数据,实现数据仓库层的步骤如下。
创建数据库 itcast_dwd
在 Hive 中创建数据库 itcast_dwd 用于存储明细层的数据,具体命令如下。
CREATE DATABASE IF NOT EXISTS itcast_dwd;
创建明细表 visit _consult_dwd
在 Hive 的数据库 itcast_dwd 中创建明细层的明细表 visit_consult_dwd 用于存储源
数据表 web_chat_ems_ods 和 web_chat_text_ems_ods 清洗转换后的数据,命令如
下。
CREATE TABLE IF NOT EXISTS itcast_dwd.visit_consult_dwd (
session_id STRING COMMENT "会话 ID",
sid STRING COMMENT "用户 ID",
create_time BIGINT COMMENT "会话创建时间",
ip STRING COMMENT "IP 地址",
area STRING COMMENT "地区",
msg_count INT COMMENT "客户发送消息数",
origin_channel STRING COMMENT "来源渠道",
from_url STRING COMMENT "会话来源页面"
)
COMMENT "访问咨询用户明细表"
PARTITIONED BY (yearinfo STRING, monthinfo STRING)
ROW FORMAT DELIMITED
FIELDS TERMINATED BY "\t"
STORED AS ORC
TBLPROPERTIES ("orc.compress"="SNAPPY");
创建数据库 itcast_dws
在 Hive 中创建数据库 itcast_dws 用于存储明细层的数据,具体命令如下。
CREATE DATABASE IF NOT EXISTS itcast_dws;
创建业务层宽表 visit_dws
在 Hive 的数据库 itcast_dws 中创建业务层的宽表 visit_dws ,用于存储访问用户
量指标的数据,具体命令如下。
CREATE TABLE IF NOT EXISTS itcast_dws.visit_dws (
sid_total INT COMMENT "根据用户 ID 去重统计",
sessionid_total INT COMMENT "根据 SessionID 去重统计",
ip_total INT COMMENT "根据 IP 地址去重统计",
area STRING COMMENT "地区",
origin_channel STRING COMMENT "来源渠道",
from_url STRING COMMENT "会话来源页面",
groupType STRING COMMENT "1.地区维度 2.来源渠道维度 3.会话页面维度 4.
总访问量维度"
)
COMMENT "访问用户量宽表"
PARTITIONED BY (yearinfo STRING,monthinfo STRING)
ROW FORMAT DELIMITED
FIELDS TERMINATED BY "\t"
Stored as orc
TBLPROPERTIES ("orc.compress"="SNAPPY");
创建业务层的宽表 consult_dws
在 Hive 的数据库 itcast_dws 中创建业务层的宽表 consult_dws ,用于存储咨询用
户量的数据,具体命令如下。
CREATE TABLE IF NOT EXISTS itcast_dws.consult_dws
(
    sid_total INT COMMENT "根据用户 ID 去重统计",
    sessionid_total INT COMMENT "根据 SessionID 去重统计",
    ip_total INT COMMENT "根据 IP 地址去重统计"
)
COMMENT "咨询用户量宽表"
PARTITIONED BY (yearinfo STRING, monthinfo STRING)
ROW FORMAT DELIMITED
FIELDS TERMINATED BY "\t"
STORED AS ORC
TBLPROPERTIES ("orc.compress"="SNAPPY");

三、数据采集与转换

(一)数据迁移过程

1、Sqoop 的简介
Sqoop 是一款开源的工具,主要用于在 Hadoop(Hive) 与传统的数据库 (mysql 、
postgresql … ) 间 进 行 数 据 的 传 递 , 可 以 将 一 个 关 系 型 数 据 库 ( 例 如 :
MySQL ,Oracle ,Postgres 等)中的数据导进到 Hadoop 的 HDFS 中,也可以将 HDFS
的数据导进到关系型数据库中。
sqoop1 最新版本是 1.4.7 , sqoop2 最新版本是 1.99.7
sqoop2 特征不完整,不建议用于生产部署。
1.1 、 sqoop 依赖环境
2 、 sqoop 集群安装部署。
安装 sqoop 前集群的最低要求安装 mysql , jdk 和 hadoop 。
可以添加 hbase , hive 和 zookeeper ,进行试验。
参考 hive,hbase,zookeeper 和 hadoop 这些进行搭建。
2.1 、 sqoop 解压
cd /export/software
tar -zxvf sqoop-1.4.7.bin__hadoop-2.6.0.tar.gz -C /export/servers/
cd /export/servers
mv sqoop-1.4.7.bin__hadoop-2.6.0 sqoop-1.4.7
2.2 、 sqoop 配置环境变量
vi /etc/profile
# SQOOP_HOME
export SQOOP_HOME=/export/servers/sqoop-1.4.7
export PATH=$PATH:$SQOOP_HOME/bin
source /etc/profile
2.3 、 sqoop 配置文件
进入 conf
cd /export/servers/sqoop-1.4.7/conf
cp sqoop-env-template.sh sqoop-env.sh
将 hadoop , hive , 的绝对路径进行填写。
在Sqoop安装目录的conf目录中修改文件sqoop-env.sh,具体命令如下。
#指定Hadoop安装目录
export HADOOP_COMMON_HOME=/export/servers/hadoop-2.7.4/
export HADOOP_MAPRED_HOME=/export/servers/hadoop-2.7.4/
#指定Hive安装目录
export HIVE_HOME=/export/servers/hive-2.3.9

将 MySQL 的驱动包放到 sqoop 的 lib 下面

cp /export/servers/hive-2.3.9/lib/mysql-connector-java-5.1.40.jar /export/servers/sqoop-1.4.7/lib/
2.4 、验证
sqoop help
执行Sqoop查看本地Mysql数据库中数据库列表的命令,验证Sqoop是否成功部署,具体命令如下。
sqoop list-databases \
  --connect jdbc:mysql://192.168.230.200:3306/ \
  --username root --password abc123

导入数据文件

以root身份登录MySQL数据库,在MySQL数据库的命令行交互界面执行“source /export/data/nev.sql”命令,将数据库文件导入到MySQL数据库。数 据库文件导入完成后执行“showdatabases;”命令查看数据库列表。

source /export/data/nev.sql
show databases;

在MySQL的命令行交互界面执行“use nev;”命令,切换到数据库nev,然后执行“show tables;”命令查看数据库nev中的数据表。

use nev;
show tables;

导入依赖包

由于Sqoop向Hive表中导入数据时依赖于Hive的相关jar包,所以需要将Hive的相关jar包导入到Sqoop的lib目录中,具体命令如下。

cp /export/servers/hive-2.3.9/lib/{antlr-runtime-3.5.2.jar,hive-hcatalog-core-2.3.9.jar,hive-exec-2.3.9.jar,datanucleus-api-jdo-4.2.4.jar,datanucleus-core-4.1.17.jar,datanucleus-rdbms-4.1.19.jar,derby-10.10.2.0.jar,javax.jdo-3.2.0-m3.jar} /export/servers/sqoop-1.4.7/lib/
cp /export/servers/hive-2.3.9/lib/derby-10.10.2.0.jar /export/servers/hadoop-2.7.4/share/hadoop/yarn/lib/

导入配置文件

由于Sqoop向Hive表中导入数据时需要获取Hive的配置信息,所以需要将Hive 的配置文件hive-site.xml导入到Sqoop的conf目录下,具体命令如下。

cp /export/servers/hive-2.3.9/conf/hive-site.xml /export/servers/sqoop-1.4.7/conf/

(二)数据转换过程

1. 实现数据迁移
( 1 )在虚拟机 hive 执行 Sqoop 命令将 MySQL 数据库的用户会话信息表
web_chat_ems_2019_07
中的数据迁移到 Hive 数据仓库源数据层的 web_chat_ems_ods 源数据表,具体命
令如下所示。
sqoop import \
 --connect jdbc:mysql://192.168.230.200:3306/nev \
 --username root \
 --password abc123 \
 --query "select id,create_date_time,session_id,sid,create_time,seo_source,seo_keywords,ip,area,country,province,city,origin_channel,user as user_match,manual_time,begin_time,end_time,last_customer_msg_time_stamp,last_agent_msg_time_stamp, reply_msg_count,msg_count,browser_name,os_info from web_chat_ems_2019_07 where 1=1 and \$CONDITIONS"\
 --hcatalog-database itcast_ods \
 --hcatalog-table web_chat_ems_ods \
 -m 10 \
 --split-by id
( 2 )在虚拟机 hive   执行 Sqoop 命令将 MySQL 数据库的用户会话信息附属表
web_chat_text_ems_2019_07 中 的 数 据 迁 移 到 Hive 数 据 仓 库 源 数 据 层 的
web_chat_text_ems_ods 源数据表,具体命令如下所示。
sqoop import \
--connect jdbc:mysql://192.168.230.200:3306/nev \
--username root \
--password abc123 \
--query "select id,referrer,from_url,landing_page_url,url_title,platform_description,
other_params,history from web_chat_text_ems_2019_07 where 1=1 and \$CONDITIONS" \
--hcatalog-database itcast_ods \
--hcatalog-table web_chat_text_ems_ods \
-m 10 \
--split-by id
( 3 )统计源数据表 web_chat_ems_ods 中包含的数据行数,
select count(*) from itcast_ods.web_chat_ems_ods;
( 3 )统计源数据表 web_chat_text_ems_ods 中包含的数据行数 , 具体命令如下。

据转换,具体命令如下。

​​​​​​​select count(*) from itcast_ods.web_chat_text_ems_ods;

四、数据分析

(一)实现地区访问用户量统计

1. 需求是统计不同地区访问网站的用户量,公司决策者可以根据统计结果对不
同地区的业务进行调整 , 例如访问用户量比较多的地区可以增加客服人数 , 减少用
户等待时间;访问用户量比较少的地区可以加大推广,使更多用户了解并访问网
站。接下来,实现地区访问用户量统计,统计结果将存储在访问用户量宽表
visit_dws ,具体命令如下。 INSERT INTO itcast_dws.visit_dws PARTITION (yearinfo, monthinfo)
SELECT
COUNT(DISTINCT sid) sid_total,
COUNT(DISTINCT session_id) sessionid_total,
COUNT(DISTINCT ip) ip_total,
area,
'-1' origin_channel,
'-1' from_url,
'1' grouptype,
yearinfo,monthinfo
FROM itcast_dwd.visit_consult_dwd
GROUP BY area,yearinfo,monthinfo;
   SELECT sid_total,sessionid_total,ip_total,area,yearinfo,monthinfo FROM itcast_dws.visit_dws WHERE grouptype="1" limit 6;

(二)实现会话页面排行榜

1. 会话页面是指用户创建客服会话的页面 , 本需求是统计会话页面排行榜,公司
决策者可以根据统计结果了解网站中哪些页面对用户比较有吸引力 , 促使用户向
客服咨询。例如用户在浏览网站中的大数据学科相关课程介绍页面时,有大量用
户向客服进行咨询,那么从侧面可以反映出用户对于大数据学科学习的需求量比
较高。接下来,统计会话页面,统计结果存储在访问用户量宽表 visit_dws
INSERT INTO itcast_dws.visit_dws PARTITION (yearinfo, monthinfo)
SELECT
COUNT(DISTINCT sid) sid_total,
COUNT(DISTINCT session_id) sessionid_total,
COUNT(DISTINCT ip) ip_total,
'-1' area,
'-1' origin_channel,
from_url,
'3' grouptype,
yearinfo,monthinfo
FROM itcast_dwd.visit_consult_dwd
GROUP BY from_url,yearinfo,monthinfo;
    SELECT sessionid_total,from_url,yearinfo,monthinfo FROM itcast_dws.visit_dws WHERE grouptype="3" AND from_url!="" ORDER BY sessionid_total DESC LIMIT 1;

(三)实现访问用户量统计

1. 本需求是统计访问网站的总用户量,公司决策者可以根据统计结果了解网站
的访问情况,并根据实际情况对网站内容以及业务进行有效调整,同时访问用户
量统计结果也可以作为二次分析的底层数据,例如咨询率统计就需要访问用户量
统计结果 。接下来,统计访问用户量 , 统计结果存储在访问用户量宽表 visit_dws,
具体命令如下。
INSERT INTO itcast_dws.visit_dws PARTITION (yearinfo, monthinfo)
SELECT
COUNT( DISTINCT sid ) sid_total,
COUNT( DISTINCT session_id ) sessionid_total,
COUNT( DISTINCT ip ) ip_total,
'-1' area,
'-1' origin_channel,
'-1' from_url,
'4' grouptype,
yearinfo,monthinfo
FROM itcast_dwd.visit_consult_dwd
GROUP BY yearinfo,monthinfo;
   SELECT sid_total,sessionid_total,ip_total,yearinfo,monthinfo
   FROM itcast_dws.visit_dws WHERE grouptype="4";

(四)实现来源渠道访问用户量统计

1. 本需求是统计通过不同来源渠道访问网站的用户量,公司决策者可以根据统
计结果了解不同渠道投放广告的效果,并根据实际情况进行调整,例如投放效果
好的渠道可以加大投资,投放效果不好的渠道可以舍弃等。接下来,统计来源渠
道访问用户量,统计结果将存储在访问用户量宽表 visit_dws 。
INSERT INTO itcast_dws.visit_dws PARTITION (yearinfo,monthinfo)
SELECT
COUNT(DISTINCT sid) sid_total,
COUNT(DISTINCT session_id) session_total,
COUNT(DISTINCT ip) ip_total,
'-1' area,
origin_channel,
'-1' from_url,
'2' grouptype,
yearinfo,monthinfo
FROM itcast_dwd.visit_consult_dwd
19GROUP BY origin_channel,yearinfo,monthinfo;
    SELECT sid_total,sessionid_total,ip_total,origin_channel,yearinfo,monthinfo FROM itcast_dws.visit_dws WHERE grouptype="2";

(五)实现咨询率统计

1. 实现咨询用户量统计的命令执行完成后,通过访问用户量和咨询用户量统计
结果实现咨询率统计,具体命令如下。
SELECT
CONCAT(ROUND(msgNumber.sid_total / totalNumber.sid_total,4) * 100, '%')
sid_rage,
CONCAT (ROUND (msgNumber.sessionid_total/ totalNumber.sessionid_total,4)*100,
'%') session_rage,
CONCAT (ROUND (msgNumber.ip_total / totalNumber.ip_total,4)* 100, '&')
ip_rage,
msgNumber.yearinfo,
msgNumber.monthinfo
FROM
(
SELECT
sid_total,
sessionid_total,
ip_total,
yearinfo,
monthinfo
FROM itcast_dws.consult_dws
) msgNumber,
(
SELECT
sid_total,
sessionid_total,
ip_total,
yearinfo,
monthinfo
FROM itcast_dws.visit_dws
where grouptype="4"
) totalNumber;

(六)数据可视化

1. 导出数据
在虚拟机 hive 中执行“ mysql -uroot -p ”命令以 root 身份登录 MySQL 数据库,
在弹出的“ Enter password: ”信息处输入 root 用户的密码,从而登录 MySQL 数
据库进入命令行交互界面。
在数据库 nev 中创建表 visit_dws 用于存储 Hive 数据仓库中访问用户量宽表
visit_dws 导出的数据,具体命令如下。
CREATE TABLE nev.visit_dws (
sid_total INT(11) COMMENT '根据用户 ID 去重统计',
sessionid_total INT(11) COMMENT '根据 SessionID 去重统计',
ip_total INT(11) COMMENT '根据 IP 地址去重统计',
area VARCHAR(32) COMMENT '地区', -- 添加单引号并在注释前后加上空格
origin_channel VARCHAR(32) COMMENT '来源渠道', -- 添加单引号并在注释前
后加上空格
from_url VARCHAR(100) COMMENT '会话来源页面', -- 添加单引号并在注释前
后加上空格
groupType VARCHAR(100) COMMENT '1.地区维度 2.来源渠道维度 3.会话页面
维度 4 总访问量维度',
yearinfo VARCHAR(32) COMMENT '年',
monthinfo VARCHAR(32) COMMENT '月'
);
在数据库 nev 中创建表 consult_dws 用于存储 Hive 数据仓库中咨询用户量宽表
consult_dws 导出的数据,具体命令如下。
CREATE TABLE nev.consult_dws (
sid_total INT(11) COMMENT '根据用户 ID 去重统计',
sessionid_total INT(11) COMMENT '根据 SessionID 去重统计',
21ip_total INT(11) COMMENT '根据 IP 地址去重统计',
yearinfo VARCHAR(32) COMMENT '年',
monthinfo VARCHAR(32) COMMENT '月'
);
查看数据库 nev 中是否成功创建表 visit_dws 和 consult_dws ,具体命令如下。
/* 切换到数据库 nev*/
use nev;
/* 查看数据库 nev 中包含的表 */
show tables;
在 MySQL 命令行交互界面执行“ exit ”命令登出 MySQL ,在虚拟机 Node02 执
行 Sqoop 命令将 Hive 数据仓库中访问用户量宽表 visit_dws 导出到关系型数据库
MySQL 中 nev 数据库的表 visit_dws ,具体命令如下所示。
sqoop export \
--connect "jdbc:mysql://192.168.230.222:3306/nev?useUnicode=true&character
Encoding=utf-8" \
--username root \
--password abc123 \
--table visit_dws \
22--hcatalog-database itcast_dws \
--hcatalog-table visit_dws
在 MySQL 命令行交互界面执行“ exit ”命令登出 MySQL ,在虚拟机 Node02 执
行 Sqoop 命令将 Hive 数据仓库中咨询用户量宽表 consult_dws 导出到关系型数据
库 MySQL 中 nev 数据库的表 consult_dws ,具体命令如下所示。
sqoop export \
--connect "jdbc:mysql://192.168.230.222:3306/nev?
useUnicode=true&characterEncoding=utf-8" \
--username root \
--password abc123 \
--table consult_dws \
--hcatalog-database itcast_dws \
--hcatalog-table consult_dws
2. 安装、启动与配置 FineBI
访问 FineBI 的官方网站通过注册的方式下载 Windows x64 位操作系统的 FineBI
安装包 windows-x64_FineBI5_1-CN.exe 。
双击 FineBI 安装包 windows-x64_FineBI5_1-CN.exe 进入“欢迎使用 FineBI 安装
程序向导“界面。
23 在“欢迎使用 FineBI 安装程序向导”界面,下一步”按钮进入“许可协议”界
面,在该界面勾选“我接受协议选项”
在“许可协议”界面,单击“下一步”按钮进入“选择安装目录”界面,在该界
面中配置 FineBI 的安装目录,这里配置 FineBI 的安装目录为“ D:\FineBI5.1 ”
在“选择安装目录”界面,单击“下一步”按钮进入“设置最大内存”界面,在
“最大 jvm 内存”输入框中输入最大 jvm 内存,默认为 2048 ( 2G )。建议设置
最大 jvm 内存大于 2048 ,这里设置最大 jvm 内存为 4096 ( 4G )。
在“设置最大内存”界面,单击“下一步”按钮进入“选择开始菜单文件夹”界
面,在该界面使用默认配置即可。
在“选择开始菜单文件夹”界面,单击“下一步”按钮进入“选择附加工作”界
面,在该界面使用默认配置即可。
在“选择附加工作”界面,单击“下一步”按钮进入“安装中”界面,在该界面
FineBI 会自动安装。
等待 FineBI 安装完成后会自动进入“完成 FineBI 安装程序”界面,在该界面使
用默认配置即可。
26 启动 FineBI
打开 FineBI 平台
等待 FineBI 启动完成后,系统默认配置的浏览器会打开 FineBI 平台。
初始化设置
首次使用 FineBI 时需要通过 FineBI 平台进行初始化设置,将用户名设置为“ root ”,
密码设置为“ 123456 ”
在”设置管理员账号界面”,单击“确认”按钮后,平台会显示“管理员账号设
置成功”信息,并且设置的管理员密码会以明文的方式显示
选择 FineBI 使用的数据库
在”管理员账号设置成功界面”,单击“下一步”按钮选择 FineBI 使用的数据
库。
FineBI 登录界面
在”选择 FineBI 使用的数据库”中,单击 “直接登录”选项,页面会自动跳转
到 FineBI 商业智能平台的登录界面。
28 登录 FineBI 商业智能平台
输入用户名“ root ”和密码“ 123456 ”,单击“登录”按钮登录 FineBI 商业智
能平台。
数据连接管理
在 FineBI 商业智能平台依次选择“管理系统→数据连接→数据连接管理”进入
数据连接管理界面。
选择 FineBI 使用的数据库
在”数据连接界面”,单击“新建数据连接”按钮选择 FineBI 使用的数据库
29 选择 FineBI 使用的数据库
在”选择 FineBI 使用的数据库界面”右侧的数据库列表中,选择“ MySQL ”选
项,配置连接 MySQL 的相关信息,完成 MySQL 相关信息配置。
选择 FineBI 使用的数据库
单击“测试连接”按钮,验证 FineBI 是否可以成功连接虚拟机 hive  中的 MySQL
数据库。
数据准备
在 FineBI 商业智能平台选择“数据准备”选项。
配置业务名称
在“数据准备”界面,单击“添加业务包”选项添加业务,并配置业务名称为“教
育大数据分析平台”。
配置业务使用的数据内容
在“配置业务名称”界面,单击业务“教育大数据平台”配置该业务使用的数据
内容。
选择数据库中需要使用的数据表
在“配置业务使用的数据内容”界面,依次单击“添加表→数据库表”选项选择
数据库中需要使用的数据表。
成功添加表
在“选择数据库中需要使用的数据表”界面,选中需要使用的访问用户量表
visit_dws 和咨询用户量表 consult_dws ,单击“确认”按钮,在教育大数据平台
业务中展示成功添加表。
业务包更新
单击“业务包更新”选项更新“教育大数据平台”业务中添加表 consult_dws 和
visit_dws 的数据,否则后续无法使用这两个表的数据进行可视化展示。
新建 FineBI 仪表板
在 FineBI 商业智能平台单击“仪表板”选项进入仪表板管理页面,在该页面单
击“新建仪表板”选项,在弹出窗口的“名称”文本框中输入“教育大数据平台”,
单击“确定”按钮新建仪表板。
完成 FineBI 仪表板配置
30 单击仪表板“教育大数据平台”,进入教育大数据平台仪表板的配置页面 , 显示
仪表板配置完成。
(三 ) 实现数据可视化
统计地区访问用户量
设 置 表 名 为 ” 根 据 sid 统 计 的 地 区 访 问 用 户 量 ” , 然 后 选 择 使 用 的 表
“ itcast_visit_dws ”,最后勾选使用的字段名称“根据用户 ID 去重统计”和“地
区”。
添加过滤条件
在”根据访问用户量”界面 , 单击“ + ”按钮添加过滤条件。
去除字段在过滤条件中去除字段“地区”中值为“ -1 ”的数据,并且指定数据开
头为“中国”。
退出自助数据集页面
在“根据访问用户量”配置过滤条件界面,单击“保存并更新”按钮保存过滤条
件的配置内容,然后单击“×”按钮退出“自助数据集”页面。
添加组件
在弹出的“添加组件”窗口依次选择“教育大数据平台→根据 sid 统计的地区访
问用户量”
配置经纬度
在组件添加完成后,需要将地区字段内的数据转换为经纬度数据,便于后续通过
中国地图的方式进行可视化展示。
手动调整未匹配字段数据
FineBI 会自动将“地区”字段中的数据转换为经纬度,不过此时“地区”字段中
的特殊数据, FineBI 并不会自动匹配并转换,因此需要对特殊字段进行手动调整。
完成经纬度配置
在“手动调整未匹配字段数据”界面,单击“确认”按钮,此时在“地区”字段
下方会多出“地区(经度)”和“地区(纬度)”两个字段。
地区访问用户量可视化展示
在“图标类型”一栏中选择区域地区,然后将“地区(经度)”字段拖动到“横
轴”,将“地区(纬度)”拖动到“纵轴”,最后将“根据用户 ID 去重统计”
字段拖动到“图形属性”一栏中的“标签”中,此时 FineBI 会自动实现根据用
户 ID 统计的地区访问用户量可视化展示。
地区用户可视化展示
在“根据用户 ID 统计的地区访问用户量可视化展示”界面,更改标题名称,然
后单击“进入仪表板”按钮即可。
配置过滤件
在 “ 根据 Session” 选字段界面,单击 “+” 按钮添加过滤条件,去除字段 “ 会话来源页
面 ” 中的空数据和值为 “-1” 的数据。
统计会话页面排行榜
在 “ 实现地区访问用户量可视化 ” 界面,单击 “ 组件 ” 按钮,在弹出的 “ 添加组件 ” 窗
口依次选择 “ 教育大数据平台 → 根据 Session” 。
配置组件页面
在添加组件 “Session” 界面,单击 “ 确认 ” 按钮进入配置组件页面。
进入仪表盘
在配置组件 “ 根据 SessionID 统计的会话页面排行榜 ” 界面,单击 “ 进入仪表板 ” 按
钮进入 “ 教育大数据平台 ” 仪表板。
选字段
在“在教育大数据平台业务中成功添加表”页面,依次选择“添加表→自助数据
集”进入自助数据集页面,在该页面中首先设置表名为“根据 ip 统计的来源渠
道访问用户量”,然后选择使用的表“ itcast_visit_dws ”,最后勾选使用的字段
名称“来源渠道”和“根据 IP 地址去重统计”。
去除字段
在“自助数据集“根据 sid 统计的地区访问用户量”选字段页面,单击“ + ”按
钮添加过滤条件,去除字段“来源渠道”中值为“ -1 ”的数据。
统计访问用户量
在“实现会话页面排行榜可视化”页面,单击“组件”按钮,在弹出的“添加组
件”窗口依次选择“教育大数据平台→根据 ip 统计的来源渠道访问用户量”。
退出自助数据集页面
在 “根据 Session ”页面,单击“确认”按钮进入配置组件页面。
成功添加组件
在“根据 ip 统计的来源渠道访问用户量”页面,单击“进入仪表板”按钮进入
“教育大数据平台”仪表板。
